بسم الله الرحمن الرحيم

سوف نبدا الان قى شرح مكونات total station وكيفيه تشغيله

معرض المهندس المدنى دائم للمواقف الصعبه فى الموقع فلا بد من ان يكون عنده كم معومات كبير لهذه المواقف فاتيت لكم باحد المواقف وهى ان تطلب منك الشركه التى تعمل بها رفع وتوقيع عند اعتزارهم بمهندس مساحه فى الموقع فاتيت لكم بهذه الدوره لعل وعسى ان تنال اعجابكم

اولا ما هو جهاز total station وما اهميته فى الموقع وما الفرق بينه وبين الميزان والتيودوليت ؟

الاجابه : ان جهاز total station يتوفر به كل الخصائص الميزان والتيودوليت

اولا مكوناته الجهاز

1- ثلاث ارجل

2- عدسه عينيه وشيئيه وتطبيقيه

3-فقاعه رئسيه

4-فقاعه طوليه

5- شاشه

6- لوحه ما فاتيح لادخال البيانات

7- ثلاث مسامير يسمو مسامير التثامت

8- الليزر

9- الجزره

10 - العاكس

11- الكلاشنكوف ( سن نمله الذبابه )

12- البطاريه

وبعد ان انتهينا من مكونات الجهاز

نقوم بطريقه تشغيله

ولكن قبل ان نشرح طريقه تشغيله لا بد من ان نعرف ان جها total station يقوم بثلاث خصائص ويعتمد عليهم الاعتماد الكلى

1- النقطه المحتله

2- النقطه الخلفيه

3- التوقيع والرفع

وهم من اهم بدئيات تشغيل الجهاز

نقوم بشرح تشغيله بطريقه مبسطه

( عند ما تطلب منك الشركه ان ترفع مناسيب للموقع مثلا متقوم اولا بمعرفه ما هى النقطه المحتله وهى نقطه ثابته فى الموقع تسمى بال ( bansh mark) وهى نقطه ثابته فى الموقع ومعلومه الارتفاع ويكون ارتفاعها مع منسوب سطح البحر وتكون " ركن مبنى او بلاعه او عمود اضائه "

زبعد معرفه النقطه المحتله نقوم بوضع الجهاز عليها

اولا : نقوم بفتح الجهاز بالطريقه العلميع والصحيحه زهة فتح الارجل بطريقه متساويه لكى يعطونا مثلث متساوى الساقين

ثانيا: بظبط العدسه الافقيه عن طريق الارجل وهى ان تاتى الفقاعه الدائريه فى المنتصف ويكون ظبطها عن طريق اللاجل وهو ان نرفع وننزل بالرجل الى عليها ميلاان شديد

ثالثا : وبعد ظبطه نقوم بظبط التسامت ويكون عن طريق الفقاعه الطوليه وهى كذالك ان تأتى فى المنتصف ويكون ظبطها عن طريق مسامير التسامت وهو ان نلف ( المسمارين للداخل وللخارج ونقوم بف رأس الجهاز على المسمار الثالث بحيث يكون رأس الجهاز عمودى عليع ونقوم كذلك بلف المسمار للداخل وللخارج الى ان تثبت الفقاعه الطوليه فى المنتصف )

رابعا : نقوم بتشغيل الليزر او وضع الجزره للتاكد من الجهاز على النقطه المحتله

خامسا : نقوم بتطبيق العدسه وظبط الكلاشنكوف على العاكس

سادسا : نقوم بتشغيل الجهاز

ونلاحظ عند تشغيل الجهاز فى البدايه فأنه يشتغل كجهاز تيودوليت اى يقيس زوايه راسيه وافقيه )

ونجد فى الجهاز فى لوحه ادخال البيانات كلمه ((mod ))

ومن خلالها نقوم بتشغيل الجهاز total station

فيطلب منك البرنامج

1- النقطه المحتله

2- 2- النقطه الخلقيه

3- التوقيع / الرفع

اولا : النقطه المحتله :

نقوم بتسميتها

ونضع لها كود

و نقيس ارتفاع الجهاز من الارض الى cinter الجهاز

وبعد ادخال بيانات النقطه المحتله

يطلب منك الجهاز ادخال النقطه الخلفيه

ثانيا النقطه الخلفيه :

نقوم بتسميتها

ونضع لها كود

ونقيس ارتفاع العاكس من الارض الى cinter العاكس

وبعد ادخال بيانات النقطه الخلفيه

يطلب منك الجهاز الرصد

فيقوم الجهاز تلاقائيا بالتأكيد من ان بيانات النقطه المحتله سليمه والخلفيه سليمه

فيقوم الجهاز بالرفع والتوقيع

وفى النهايه نجد انه يوجد عندنا مجموعه من النقط مكونه ترافيرس فنملاء الترافيرس ونرس خريطه للموقع وبذالك نكون انتهينا نهائيا من الرفع والتوقيع بجهاز total station فى الموقع

مع تحيات : م/محمد

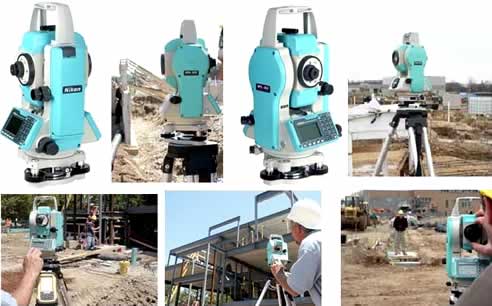

وهذه بعض الصور المختلفه للجهاز :
